ASD - Scène dôme 11×8

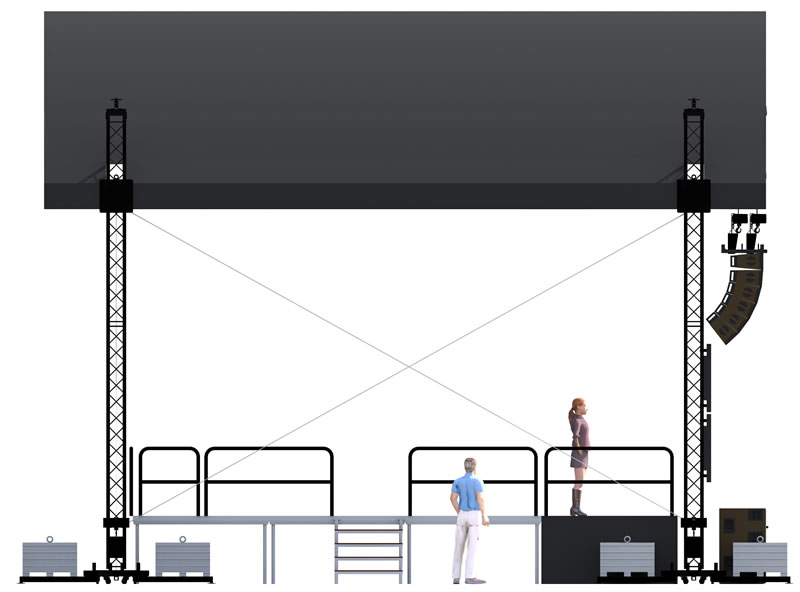

Scène couverte, plateau 11x8m, toit 13x10m, haut. toit mini=5,75m, haut. toit maxi=8m, extension de 1m de chaque côté en facade pour cluster de 300 kg. Prix livrée etr montée par nos soins
Documents à télécharger
Détails produit

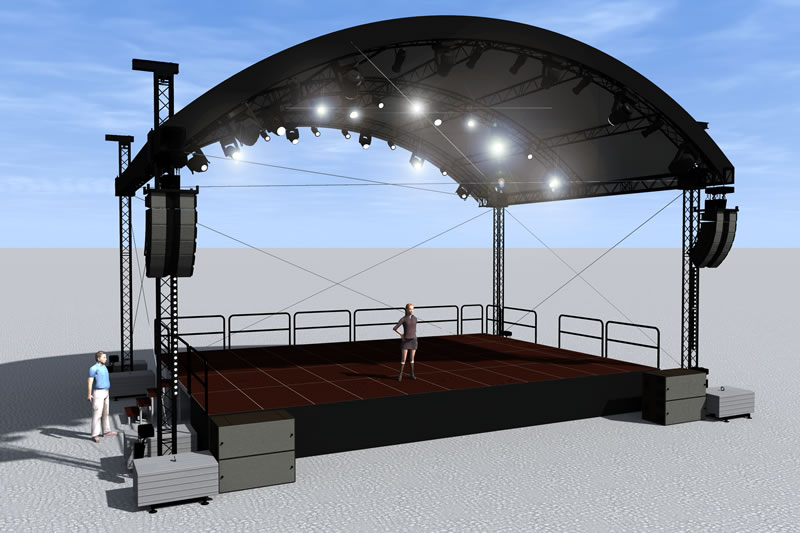

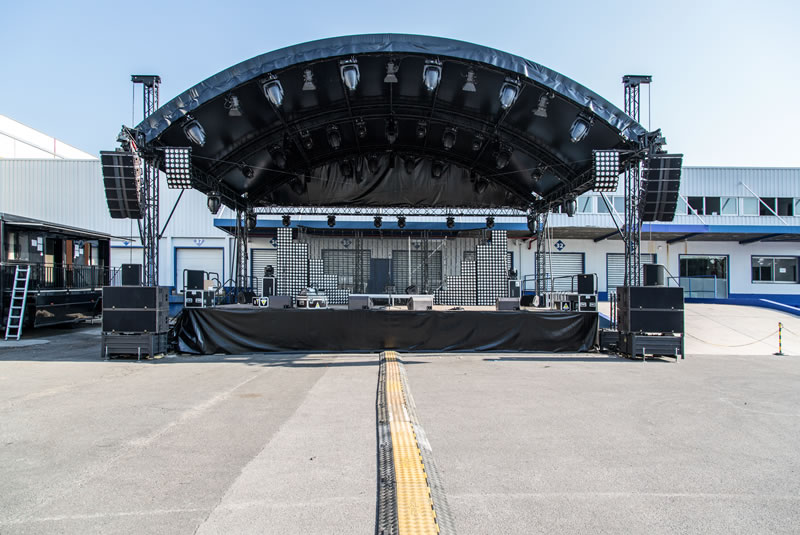

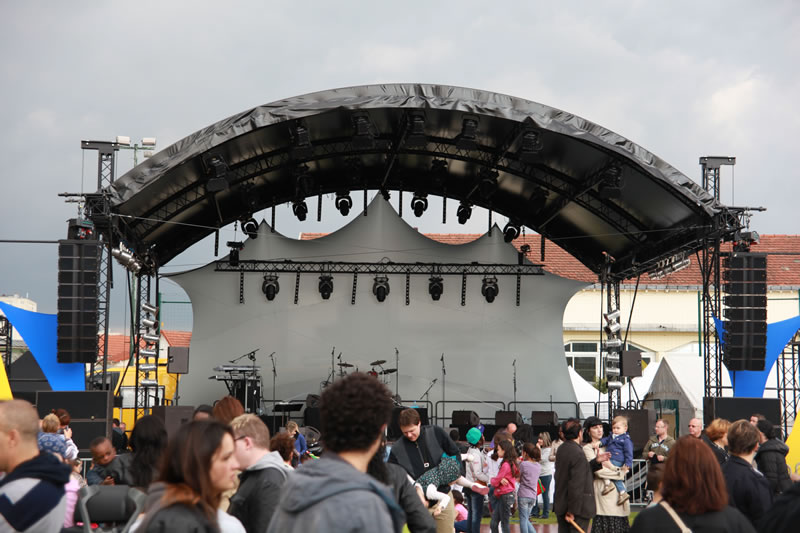

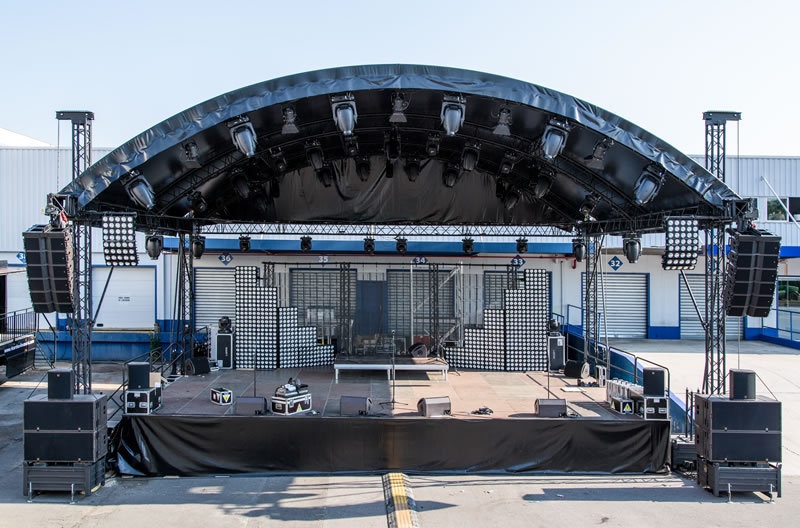

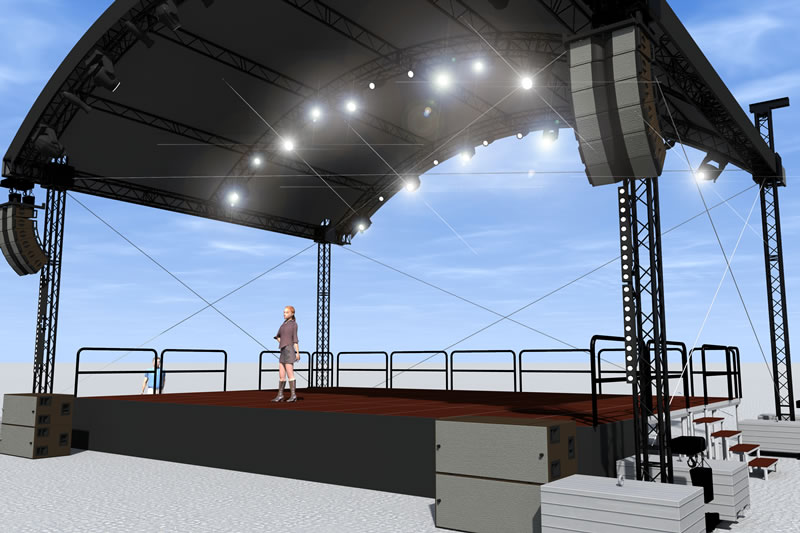

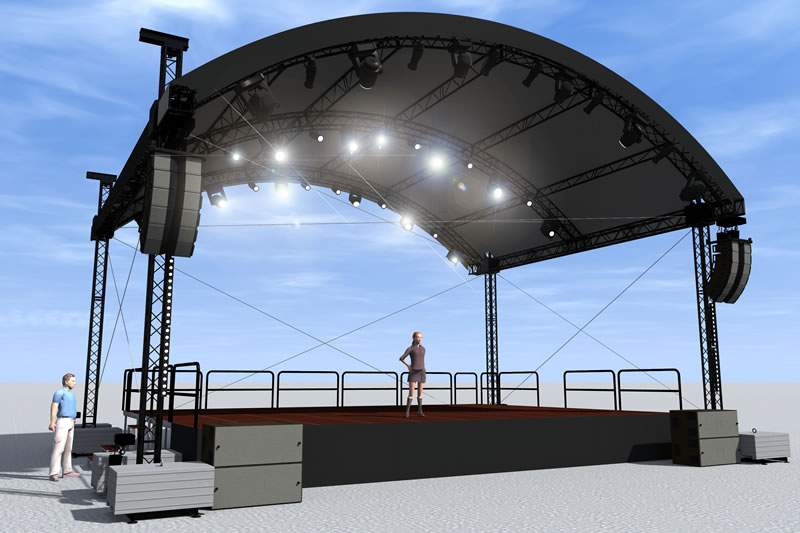

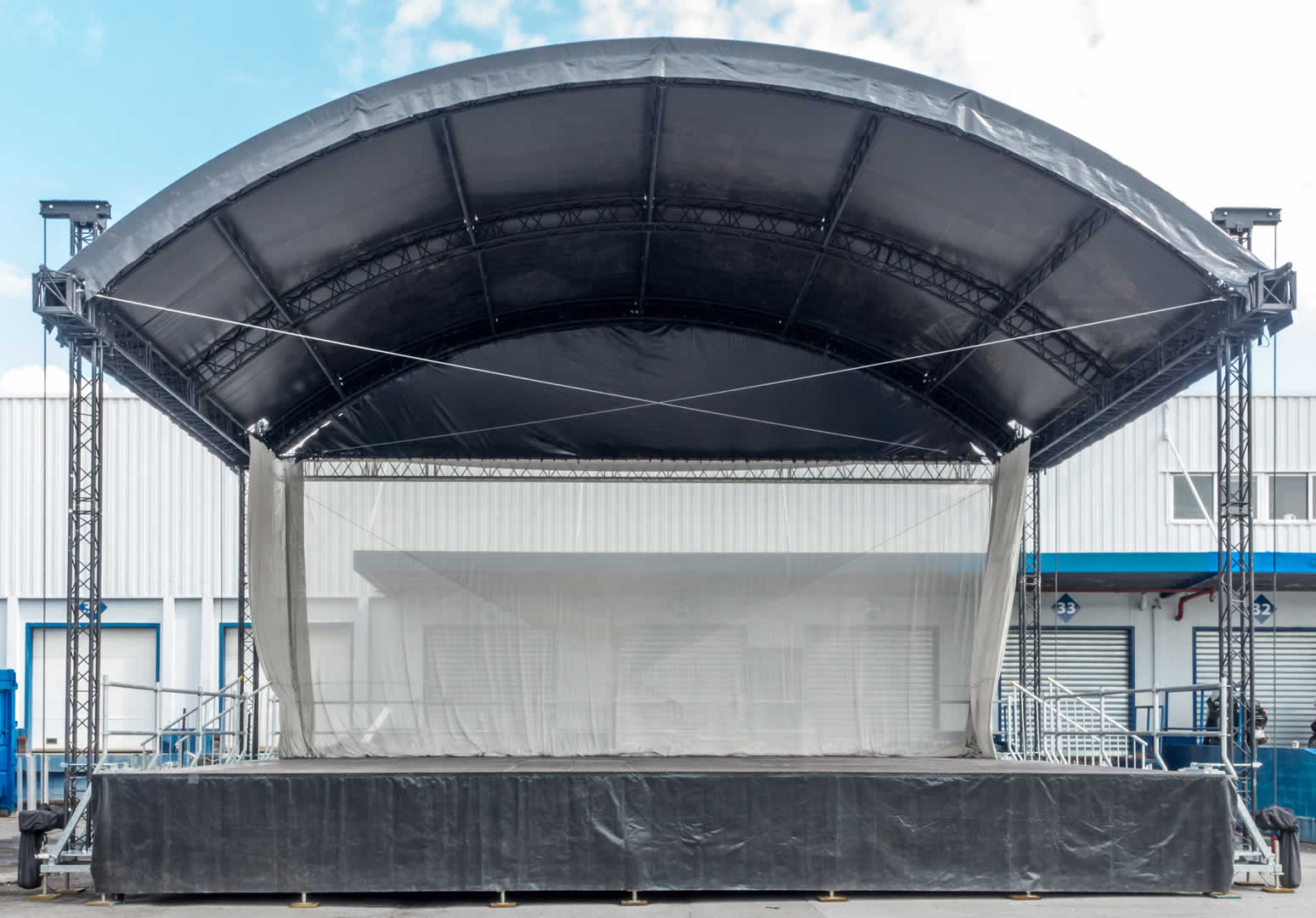

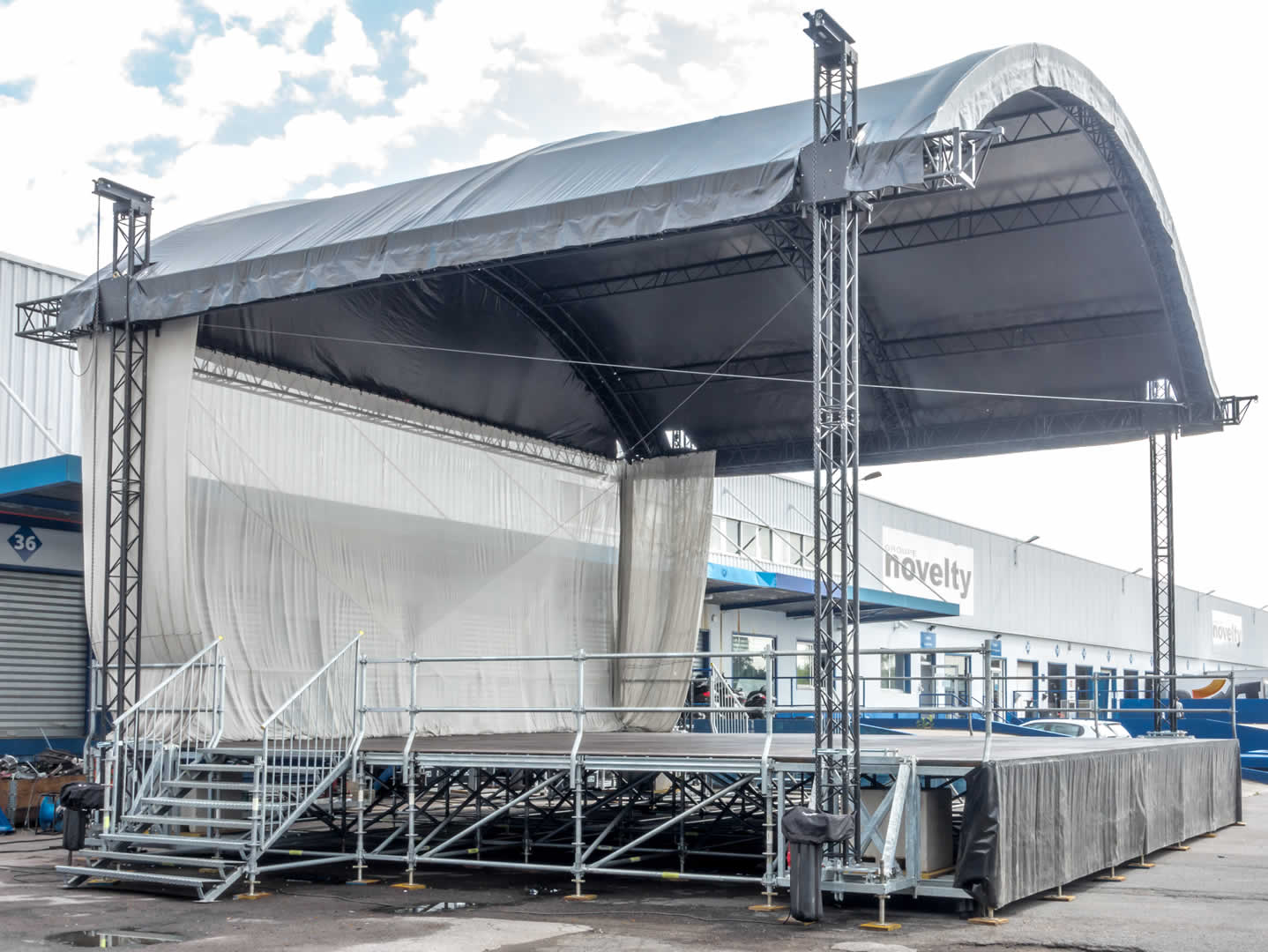

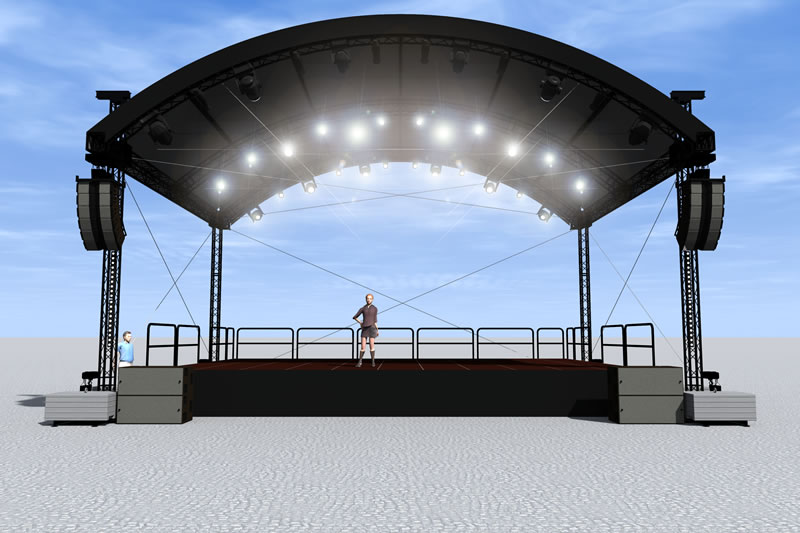

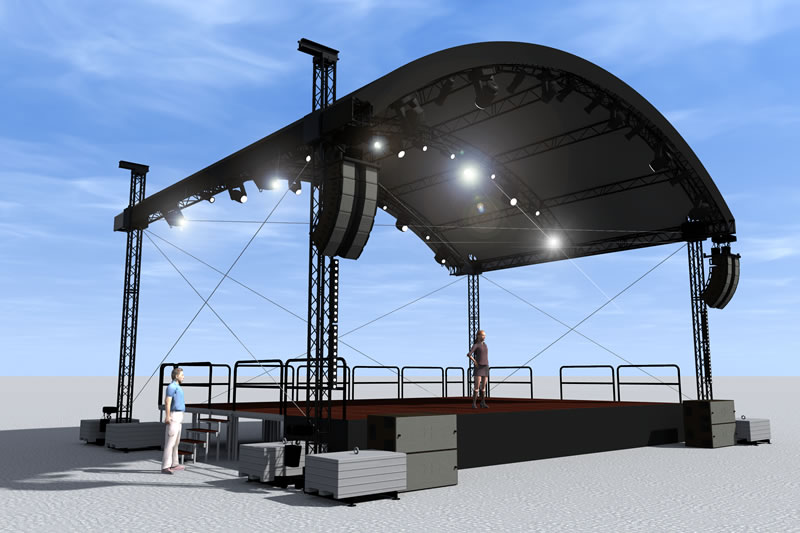

Scène couverte 10 x 8 m TL 290

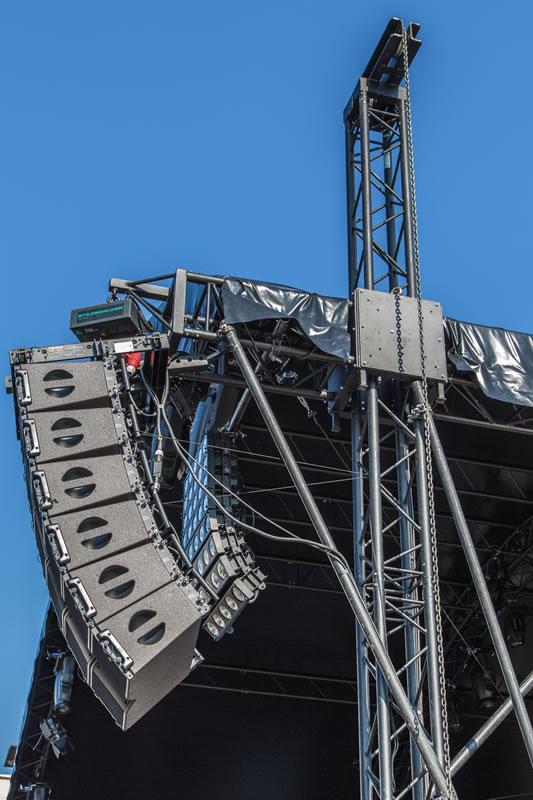

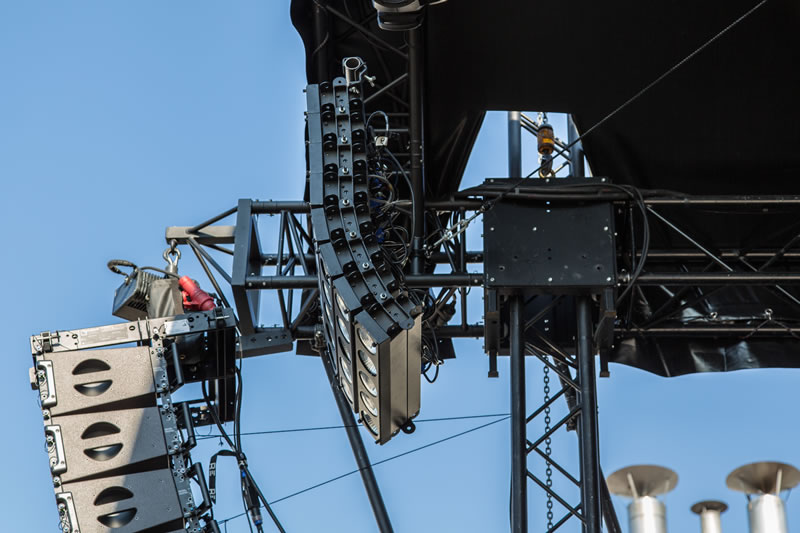

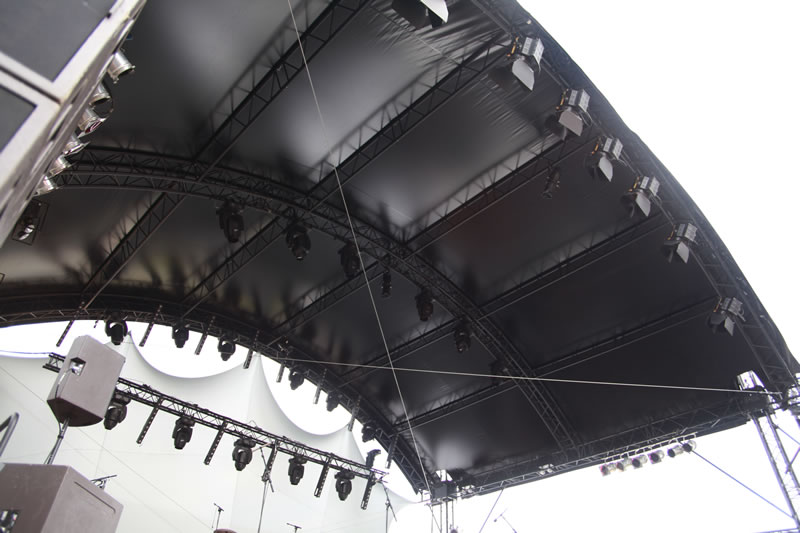

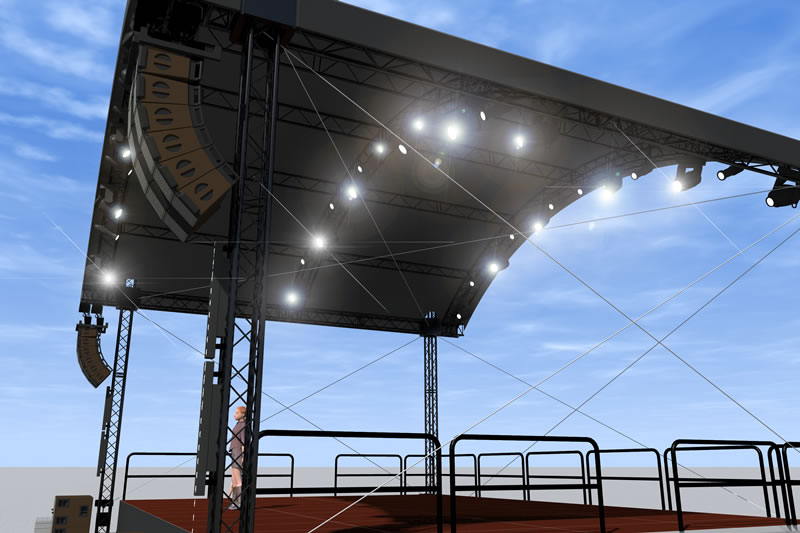

- Toit arrondi (Bâche en option) avec extension de 1 m de chaque côté pour cluster de 300 kg

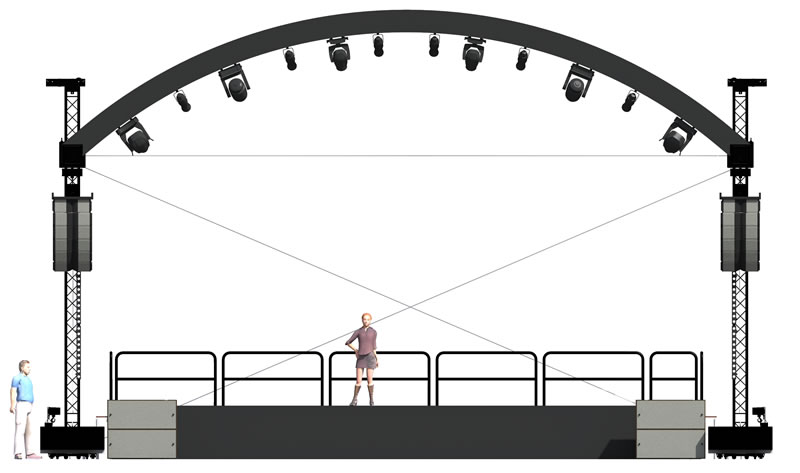

- Réalisée sur la base de tours TL 290 et d’éléments standards et sur mesure SC 390 / EX 390, la scène couverte (toit uniquement) à toit arrondi offre une surface de 10 x 8 m. Livrée complète (hors motorisation et bâche) avec note de calcul, elle comprend 4 tours TL 290 de 7,24 m, 1 grill de 10 x 8 m (SC 390), 9 traverses EX 390. La hauteur du grill est de 8 m au point le plus haut et de 5,695 m au point le plus bas
Charge admissible
- (poids de bâche 800 g/m2 compris)
- Sur linéaire SC 390 : 20 kg / ml
- Installation ou non de 2 clusters de 300 kg en façade
- Utilisation par vent maxi de 72 km/h

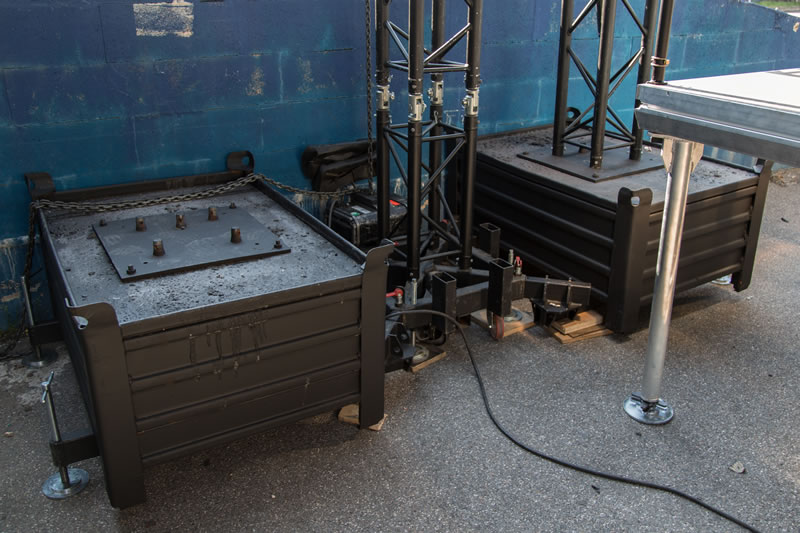

- Lest nécessaire 1600 kg / pied
Composition
4 tours TL 290 comprenant :

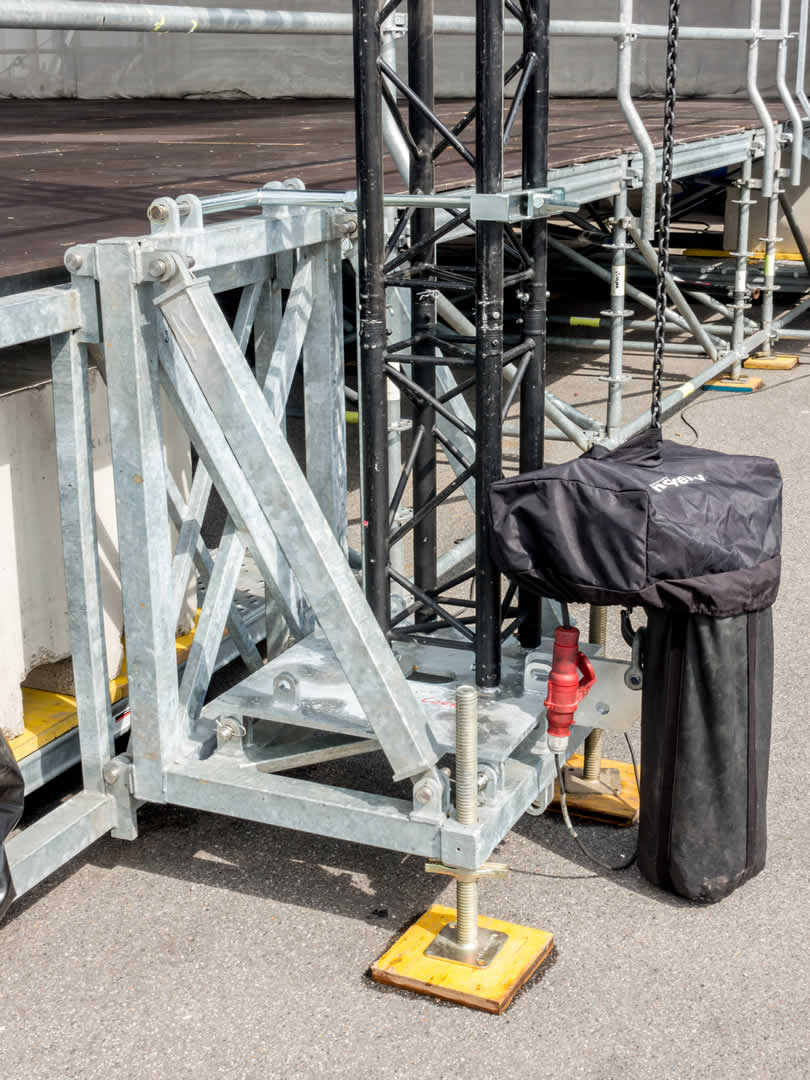

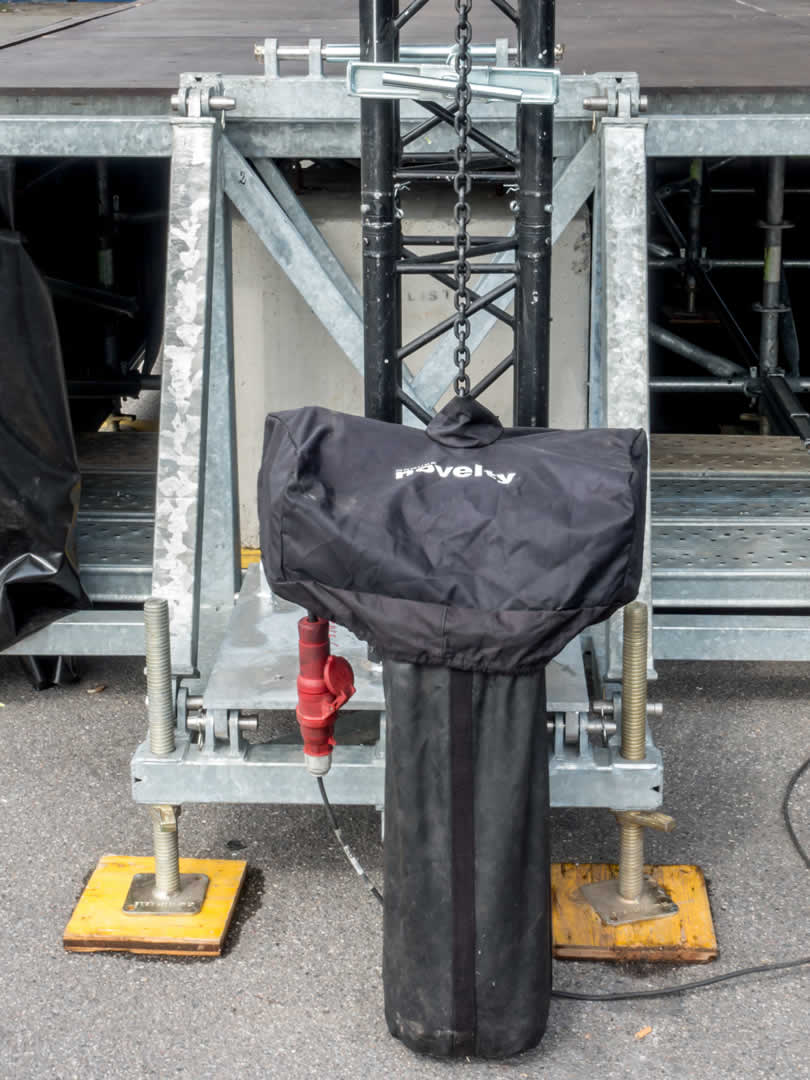

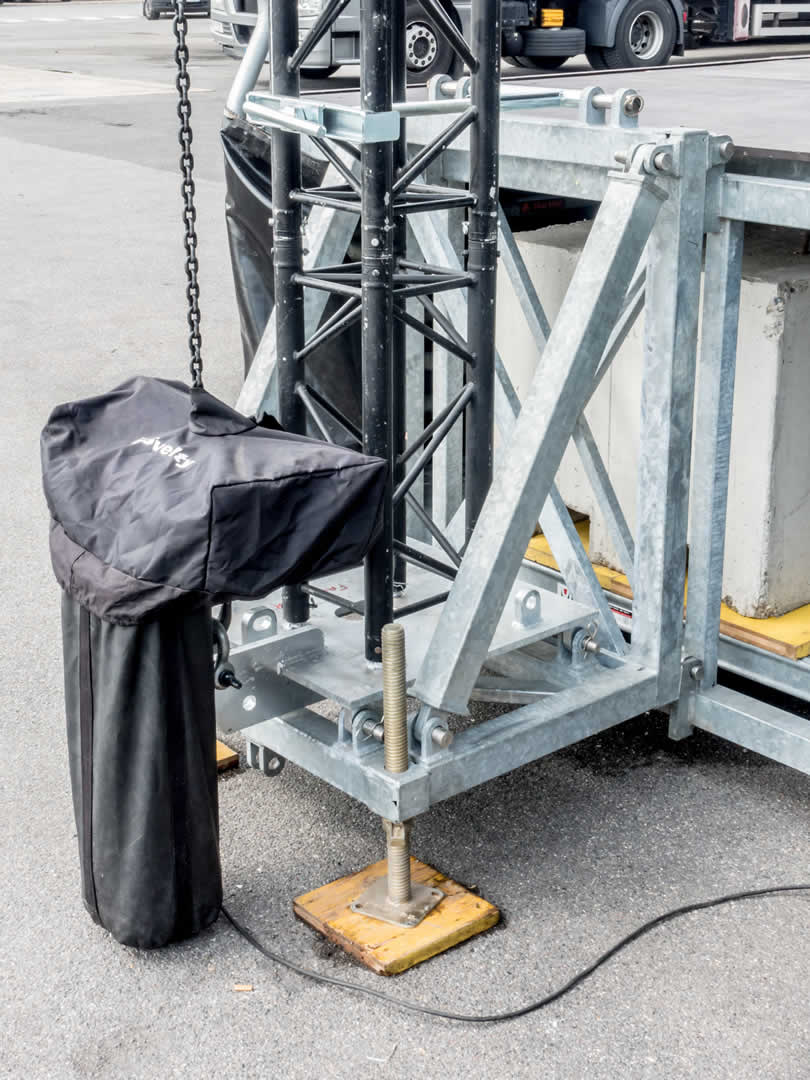

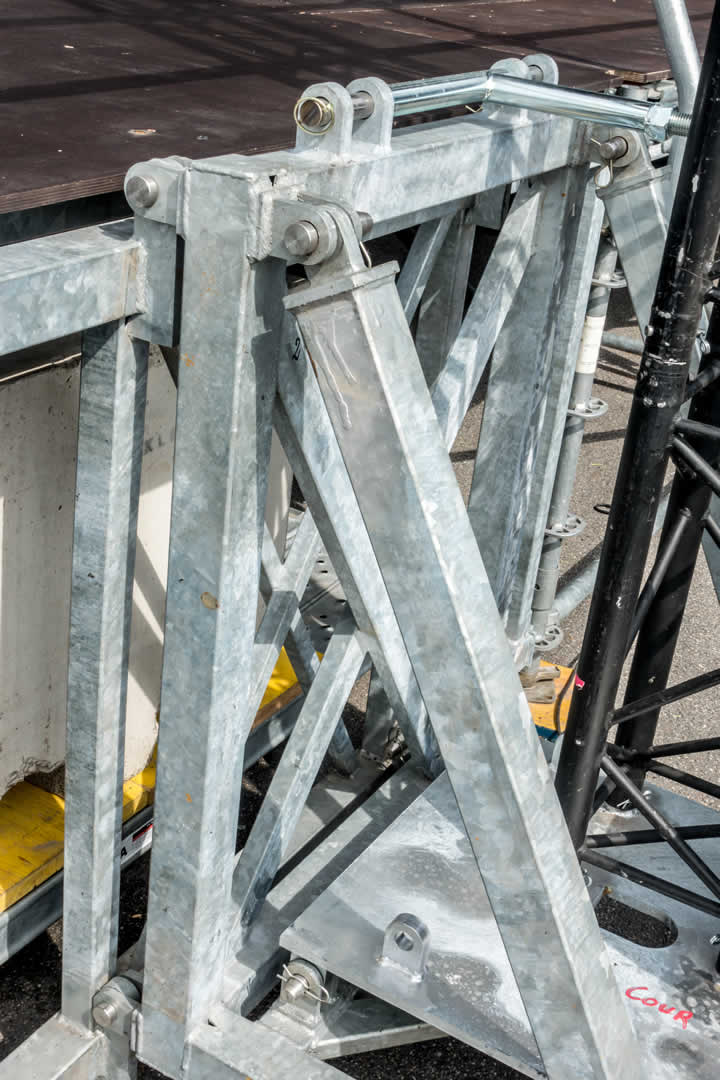

- 4 embases acier
- 4 têtes de tour aluminium
- 4 chariots acier / aluminium
- 4 SC 30060
- 8 SC 30300
- 16 pattes de lests
- 4 jeux de charnière
- 4 supports moteurs
- 16 Jambes de force
- 8 MZ 290

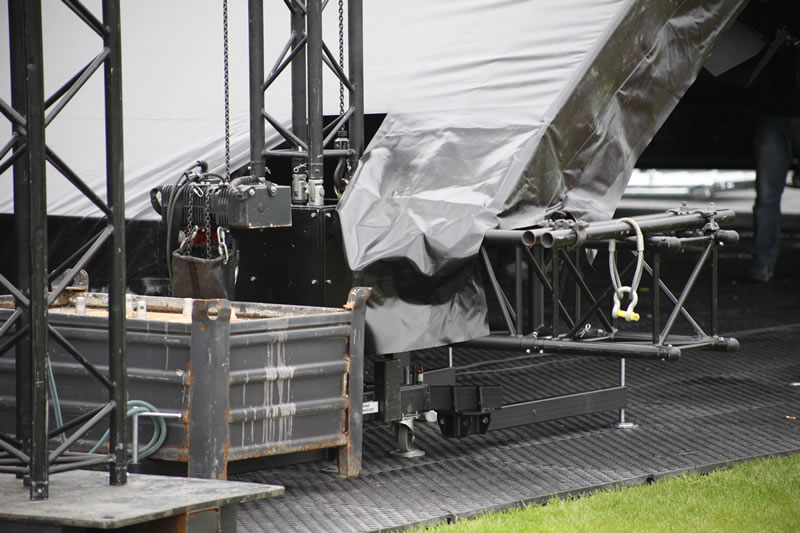

- Palan à chaîne électrique
- Télécommande
- Chaîne de verrouillage

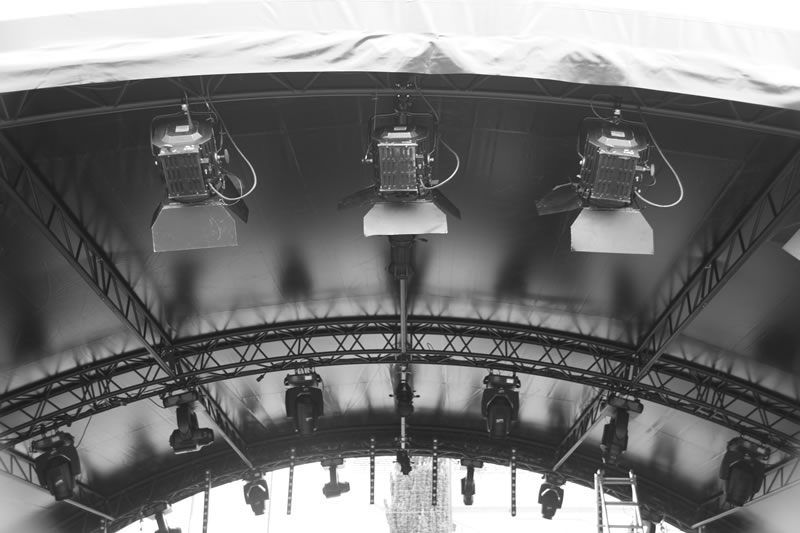

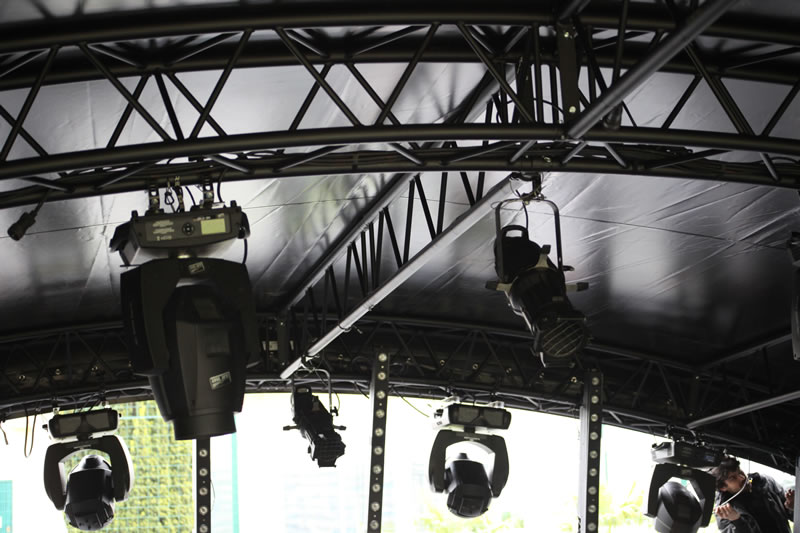

Grill :
- 4 SC 39200
- 4 SC 391595
- 2 angles 3D sur mesure

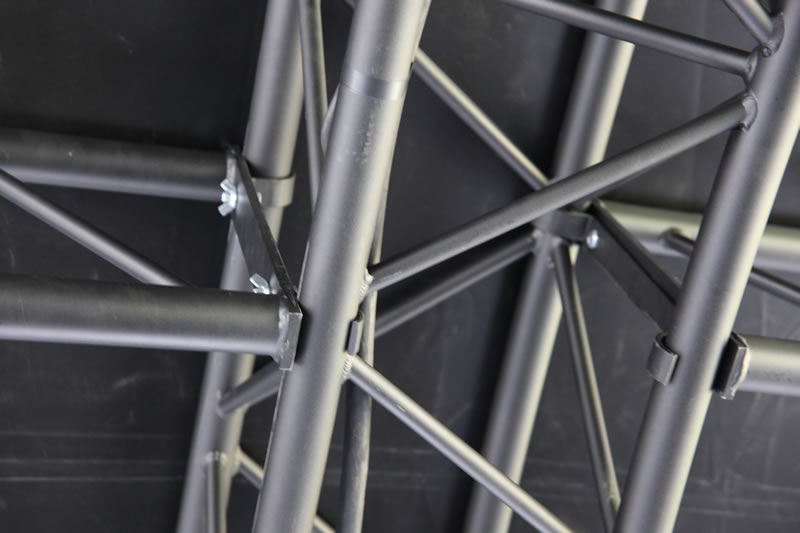

- 12 éléments cintrés SC 390
- 18 griffes SC 390, EX 390
- 25 MZ 290
- 1 croix de St André Toit
- 1 croix de St André Fond
- 2 croix de St André Côtés
- Bâche toiture
